Fonctionnement de la boite easytronic



La boite easytronic est installée sur le moteur Z16XEP 1.6l essence atmosphérique de la Corsa, Mériva et Astra :

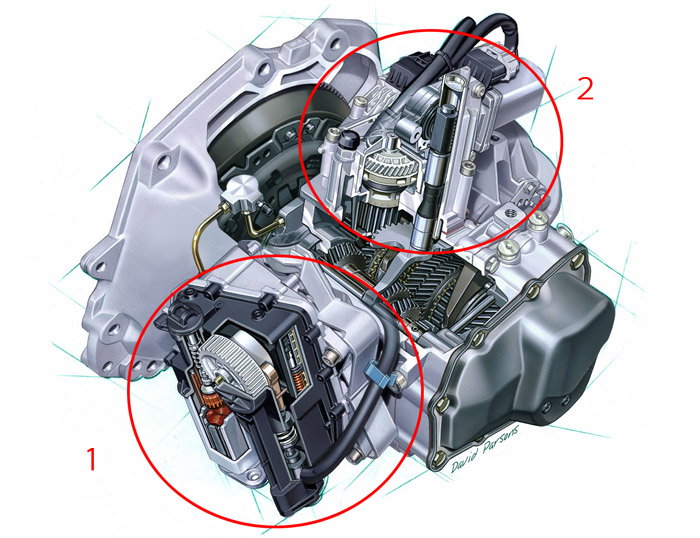

Le système eaytronic est composé de deux actionneurs. Le premier est le principal qui contient l’électronique et il actionne l’embrayage à l’aide d’un piston. Le deuxième est l’actionneur de changement de vitesse. Il remplace le levier mécanique classique.



Actionneur d’embrayage :

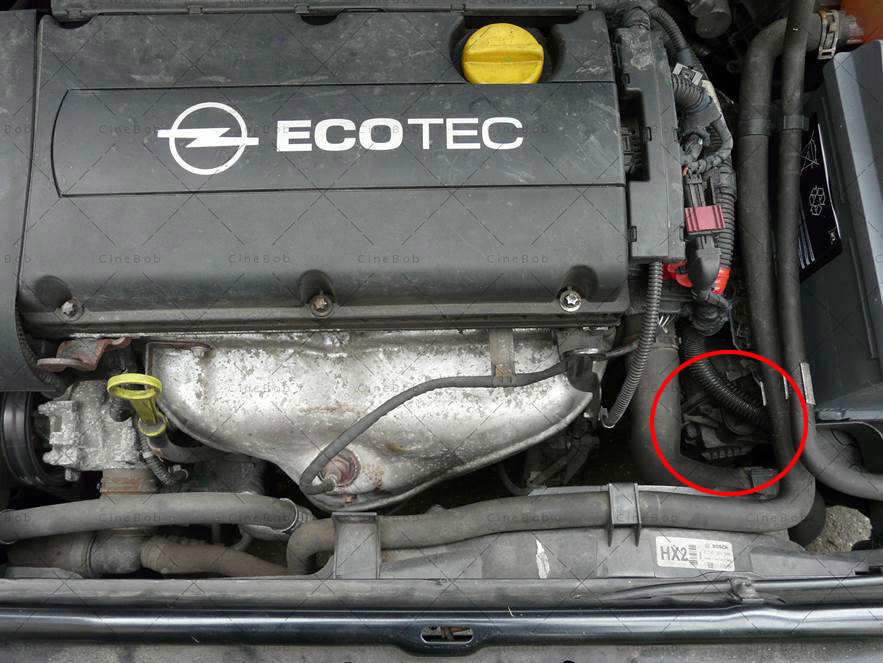

Le système easytronic se situe à droite du moteur (ici une Astra) :



Voici l’actionneur démonté ainsi qu’un dessin de fonctionnement :

actionneur24b_caktor1

Un système roue et vis sans fin actionne un petit vérin (jaune) qui par un conduit actionne la butée d’embrayage.

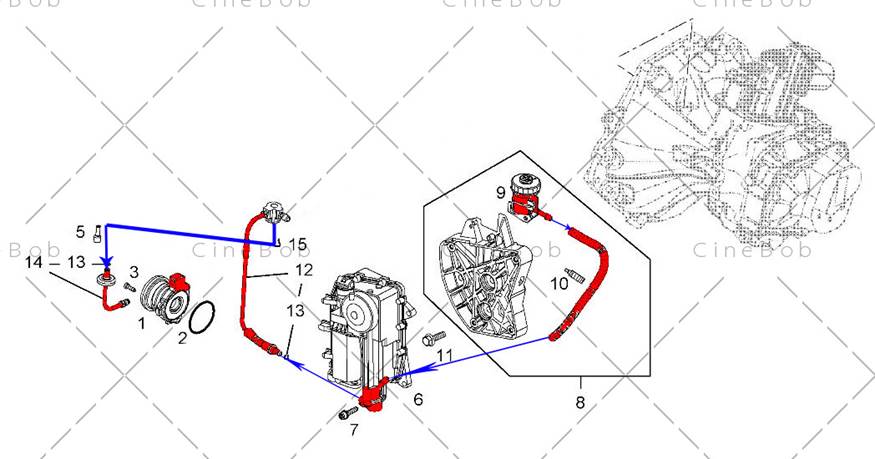

Voici un schéma hydraulique :

actionneur26c
